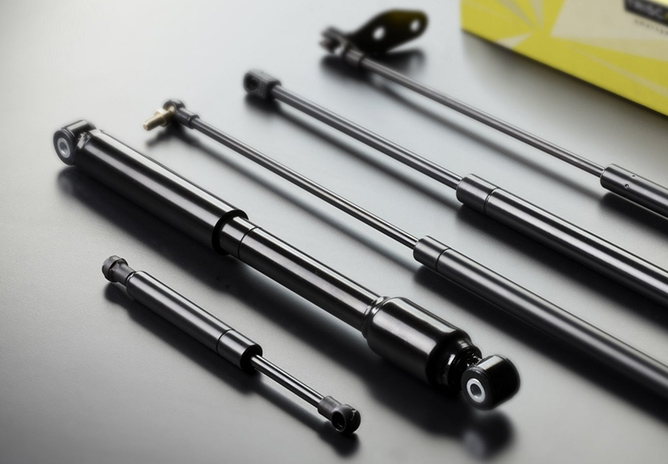

Resortes de gas , también conocidos como soportes de elevación, requieren un montaje seguro y preciso para funcionar de manera confiable. El método de montaje final determina cómo se conecta el resorte de gas a puertas, paneles o equipos, lo que afecta el movimiento, la estabilidad y el manejo de la carga. Elegir el conector final adecuado garantiza un funcionamiento suave, durabilidad y seguridad en diversas aplicaciones.
Extremo del casquillo de bola
El extremo con casquillo esférico es el método de montaje más común para resortes de gas. Cuenta con un casquillo esférico que encaja en un perno esférico correspondiente, lo que permite el movimiento angular durante el funcionamiento. Esta flexibilidad reduce la tensión tanto en el resorte de gas como en la estructura conectada, lo que lo hace ideal para aplicaciones que requieren un giro suave.
- Permite la rotación y el pivotamiento, minimizando el desgaste.
- Facilita una fácil instalación y reemplazo sin herramientas.
- Comúnmente utilizado en capós, portones traseros y tapas de muebles de automóviles.
Extremo del ojal
El extremo del ojal consta de un bucle circular diseñado para atornillarse o fijarse a una estructura de montaje. Proporciona una conexión rígida y segura, lo que lo hace adecuado para aplicaciones donde la rotación está limitada o controlada. Los soportes con ojales son sencillos, rentables y se utilizan ampliamente en entornos industriales.
- Proporciona una conexión firme y fija a la superficie de montaje.
- Fácil de alinear y asegurar con pernos o pasadores.
- Común en puertas pesadas, paneles de maquinaria y equipos industriales.
Extremo del perno roscado
Los extremos de los pernos roscados tienen una varilla roscada que sobresale que permite atornillar el resorte de gas directamente a un componente coincidente. Este método proporciona opciones precisas de alineación y ajuste, lo que lo hace adecuado para configuraciones que requieren un posicionamiento exacto o un reemplazo ocasional del hardware de montaje.
- Permite un ajuste fino de la posición de montaje.
- Admite un fácil reemplazo de accesorios o herrajes finales.
- Ampliamente utilizado en aplicaciones de muebles, equipos médicos y maquinaria.
Extremo de horquilla
El extremo de la horquilla presenta un soporte en forma de U en el extremo del resorte de gas, asegurado con un pasador a través de la estructura de montaje. Este diseño proporciona una fuerte conexión pivotante y puede soportar cargas elevadas, lo que lo hace ideal para aplicaciones industriales o de servicio pesado donde la estabilidad y la resistencia son fundamentales.
- Proporciona un punto de pivote robusto para cargas pesadas.
- Maneja operaciones de ciclo alto sin comprometer el rendimiento.
- Común en puertas industriales, maquinaria y paneles de equipos grandes.
Extremo de soporte o brida
Los extremos del soporte o brida cuentan con una placa plana o soporte de montaje unido al cilindro del resorte de gas, que está atornillado directamente a una superficie. Este método proporciona una orientación fija, ofrece una rotación mínima y es adecuado para instalaciones donde se requiere una alineación y estabilidad precisas.
- Garantiza un montaje estable con un movimiento angular mínimo.
- Ideal para gabinetes, cubiertas de maquinaria o paneles de movimiento controlado.
- Proporciona una conexión segura para aplicaciones de servicio moderado a pesado.
Comparación de métodos de montaje de extremos
Comprender las diferencias entre los métodos de montaje ayuda a seleccionar el tipo correcto para una aplicación específica. La siguiente tabla resume las características clave:
| Tipo de extremo | Rotación | Capacidad de carga | Aplicaciones comunes |
| Zócalo de bola | Alto | moderado | Capotas para automóviles, tapas para muebles. |
| Ojal | Bajo | moderado to High | Maquinaria industrial, puertas pesadas. |
| Perno roscado | Bajo to Medium | moderado | Mobiliario, equipo médico. |
| horquilla | Medio | Alto | Puertas industriales, paneles pesados. |
| Soporte / Brida | Bajo | moderado | Armarios, cubiertas de maquinaria. |
Conclusión
Seleccionar el método correcto de montaje final para los resortes de gas es esencial para garantizar un movimiento suave, durabilidad y seguridad. Los casquillos esféricos permiten una rotación flexible, los ojales proporcionan conexiones rígidas, los extremos de horquilla soportan cargas pesadas y los soportes o bridas ofrecen una orientación estable. Comprender estas opciones ayuda a los ingenieros y diseñadores a elegir la solución adecuada para una amplia gama de aplicaciones industriales, automotrices y de muebles.
